PV Busbar Ribbon Production Raina

GRM PV Busbar Ribbon Production Raina kua hangaia ki te tukatuka tonu TU1 hāora-kore waea porowhita parahi ki roto i te tine-pani teitei rīpene whakahaere papatahi. He pai te raina mo te rīpene honohono PV, te riipene busbar, me te hanga riipene busbar huritao.
Ko te raina oti e whakauru ana i te tuhi waea, te hurihuri tika, te whakamau tonu, te maimoatanga rere, te paninga tine wera-wera, me te tango aunoa. Ka awhina i nga kaihanga riipene PV ki te whakahaere i te whanui me te tika o te matotoru, te kounga o te paninga tine, te tihorea tika, me te riterite o te awhiowhio.

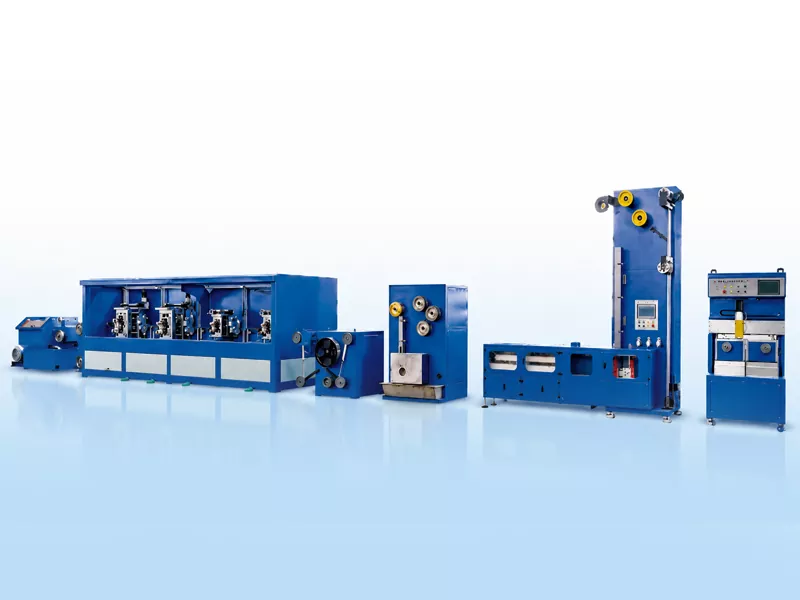

Tata ki te 26 mita te roa me te 3 m te whanui o te raina riipene GRM busbar, me te taumaha o te raina he 14 tone. Ko te tere o te hoahoa ka eke ki te 150 m / min, i runga i te rahi o te waea parahi, te rahi o te riipene kua oti, te tere tinning, me te tikanga tango. I raro i nga tikanga whakaputa angamaheni, ka taea e te hua o ia marama te eke ki te 60-80 tone.

Tuku Uiui

Whakatauranga: 5.0

(Tatau Whakatauranga: 1)

Whakaahuatanga Hua

Mai i te Waea Parahi ki te Riipene Puhipi kua oti

Ko te PV Busbar Ribbon Production Line te nuinga whakamahi waea parahi hei rauemi mata. Ko te waea ka kumea tuatahi ki te diameter e hiahiatia ana mo te hurihuri, katahi ka hangaia hei riipene papatahi ma te hurihanga tika maha-tu. Whai muri i te hurihanga, ka haere te takai parahi ki roto i te whakaene tonu hei whakatikatika i ona ahuatanga miihini, ka whai i te maimoatanga rere me te paninga tine wera-wera. Ka mutu, ka werohia te riipene kua oti e te punaha tango-aunoa ki runga i nga poro, i nga porotaka panekeke ranei.

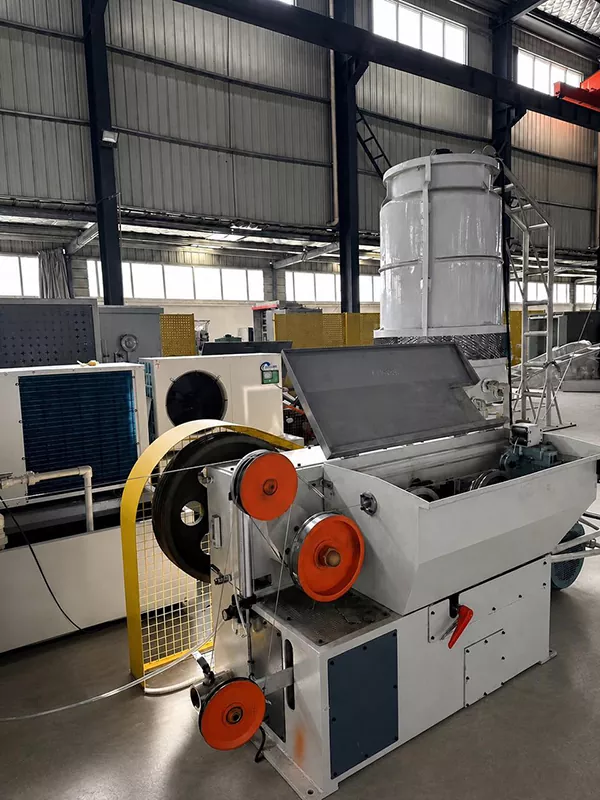

Miihini Tuhituhi

Ka kumea te waea parahi ki roto i nga mate ki te diameter o te 2.6-3.0 mm, kua rite mo te huri.

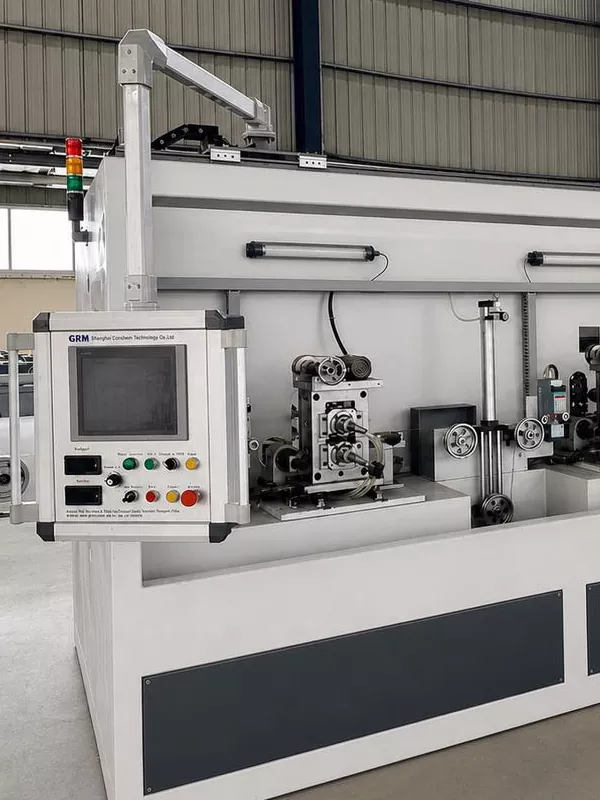

4 Huri Turanga

Ka hurihia te waea parahi porohita ki roto i te riipene papatahi, me te whanui me te tika o te matotoru.

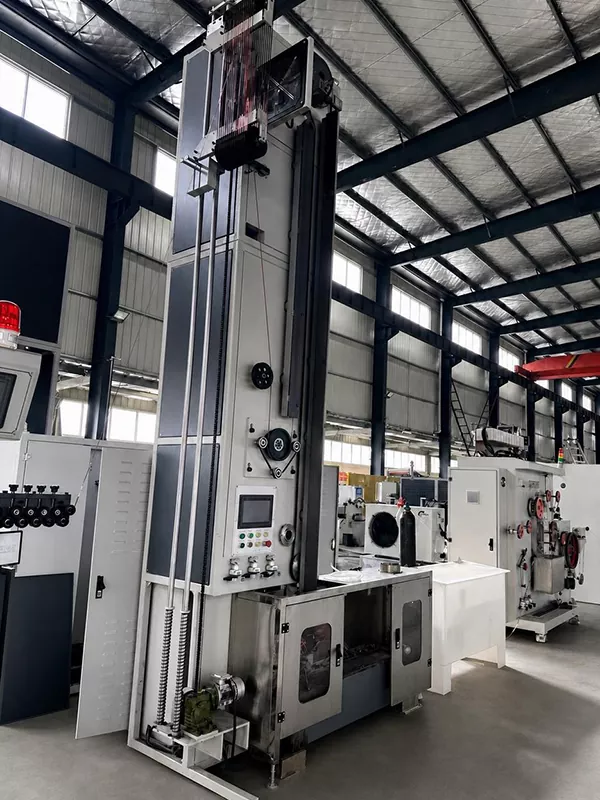

Te whakaene

Ka whakamahia te whakamaarama hiko-poto me te whakamarumaru hau koretake me te whakamahana wai toha hei whakapai ake i nga ahuatanga miihini o te riipene parahi.

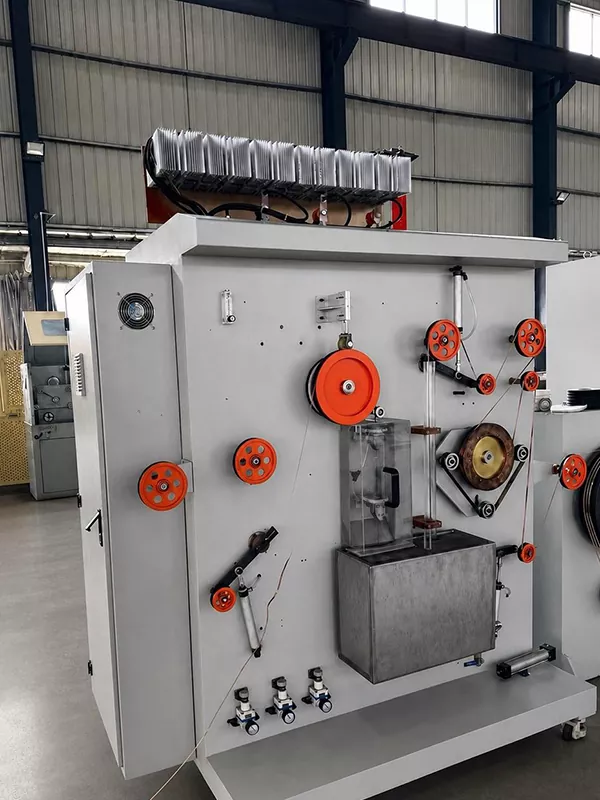

Tiini paninga

Ka whakamahia te paninga tine wera. Ko nga maripi hau e whakahaere ana i te matotoru o te paparanga tine, ka awhina nga kaiwhaiwhai whakamatao ki te whakapumau i te kounga o te mata. Kotahi-taha matotoru paninga tine: 0.01-0.025 mm.

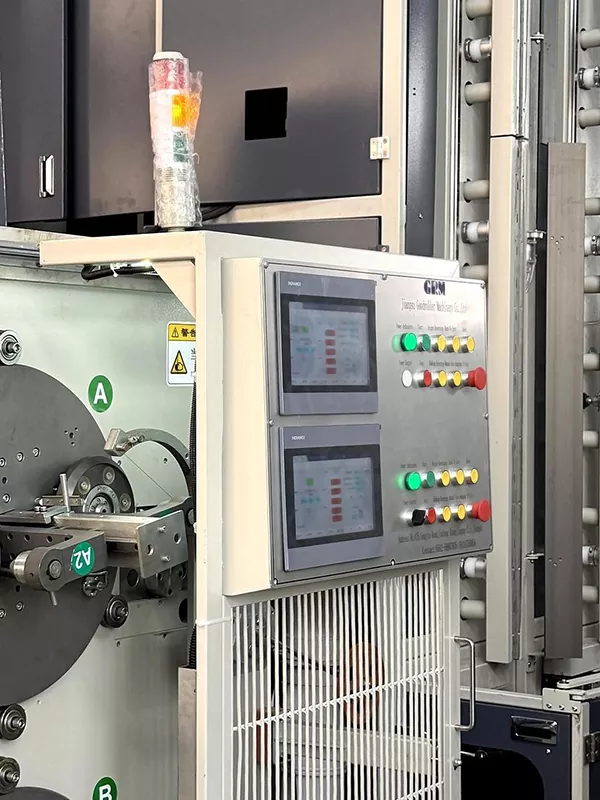

Huri Rorohiko Aunoa

Ko nga mahi kowhiringa ko te servo traversing, te huringa spool aunoa, te tapahi aunoa, me te taapiri aunoa.

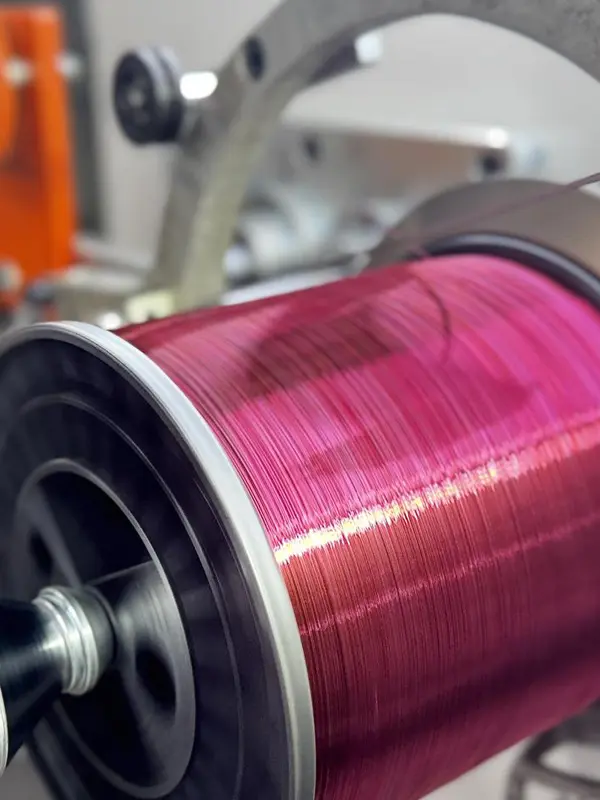

Tika Tango-ake

Awhiowhio poroporo: tae atu ki te 30 kg.

Te awhiowhio Pancake: 1-2 kg te whiriwhiri.

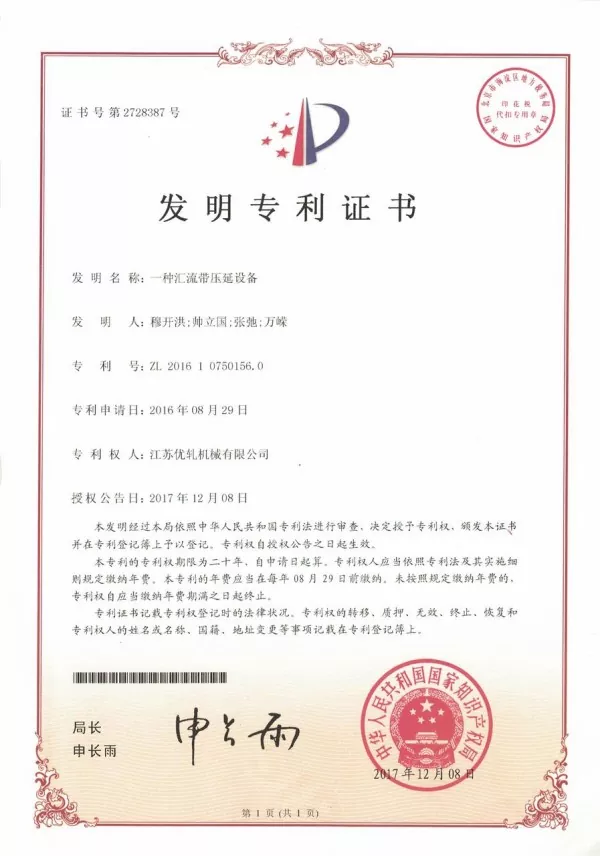

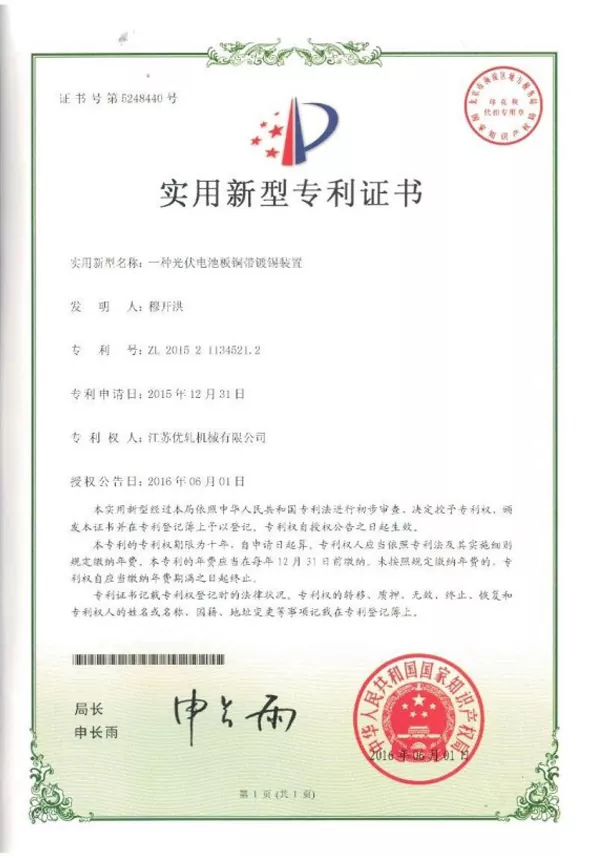

R&D me nga Patent

Mai i te tau 2015, kei te whakawhanake tonu a GRM i nga taputapu whakangao mo te riipene honohono PV me te riipene busbar. Kua whiwhihia e te kamupene nga patent hangarau maha e pa ana ki te hurihuri tika, te whakauru raina whakaputa, me nga tikanga hanga riipene PV.

GRM Patented Hangarau mo te PV Ribbon Manufacturing Taputapu

Nga waahanga matua

Te whakaputanga tonu mai i te whakauru waea parahi ki te whakaputanga riipene busbar kua oti te pani.
Kua pai ake te riterite o te ahu, te rite o te paninga, me te kounga awhiowhio.
Ko te ruruku marumaru me te tango-aunoa ka awhina i te whakaiti i nga aukati whakangao me te wawaotanga a-ringa.
E tautoko ana i te riipene paanui paerewa me te hanga riipene paanui whakaata mo nga whakaritenga rauemi PV rereke.
Ka whakarato ki nga kaihanga riipene PV he otinga whakangao whakakotahi e arotahi ana ki te whakahaere i te tukanga, te rite o nga hua, me te pai o te whakaputa.

Pātai Auau

1.He aha te awhe rahi o nga hua kua oti?

Kua oti te whanui: 3-8 mm.

Te matotoru kua oti: 0.2-0.4 mm.

2.He aha nga awhe kawa me nga taonga miihini?

Whakaaetanga whanui: ± 0.085 mm.

Whakaaetanga Matotoru: ±0.01 mm.

Te kaha kaha: ≥260 MPa.

Te kaha tuku: 90-130 MPa.

3.He aha te tikanga paninga tine ka whakamahia?

Ka whakamahia e te raina te paninga tine wera-wera, me te kapi katoa i te riipene, tae atu ki nga tapa taha e rua.

4.Me pehea te ine i te whanui me te matotoru o te hua?

Ko te tuunga tuawha o te mira hurihuri e wha-tu he taputapu inenga laser e rua, kotahi mo te ine whanui me tetahi mo te ine matotoru. Ka taea te whakaatu i nga raraunga inenga ki te HMI.

5.He aha nga rauemi ka taea te tukatuka?

Ko te PV Busbar Ribbon Production Line te nuinga i hangaia mo te waea parahi kore-hauora TU1. Ka taea te whakarato i nga whirihoranga kua whakaritea kia rite ki nga momo konumohe parahi, nga rahi o nga hua, me nga whakaritenga riipene motuhake.
